ابعاد پروفیل استیل یکی از مشخصات اصلی هنگام انتخاب این محصول برای پروژه های مختلف است. پروفیل استیل در مقاطع و اندازه های گوناگون تولید می شود و انتخاب ابعاد مناسب به محل استفاده، فضای در دسترس، نوع اتصال و میزان نیروی وارد شده بستگی دارد. پروفیل معمولا به شکل مربع و مستطیل تولید می شوند و اندازه مقطع آن ها با دو عدد مشخص می شود. در مقطع مربع، دو ضلع برابر هستند؛ اما در مقطع مستطیل، عرض و ارتفاع با یکدیگر تفاوت دارند.
علاوه بر ابعاد مقطع، ضخامت دیواره نیز اهمیت دارد. برای مثال، دو پروفیل با اندازه خارجی یکسان می توانند ضخامت های متفاوتی داشته باشند و در نتیجه وزن و مشخصات فنی یکسانی نداشته باشند.
ابعاد پروفیل استیل چگونه مشخص می شود؟

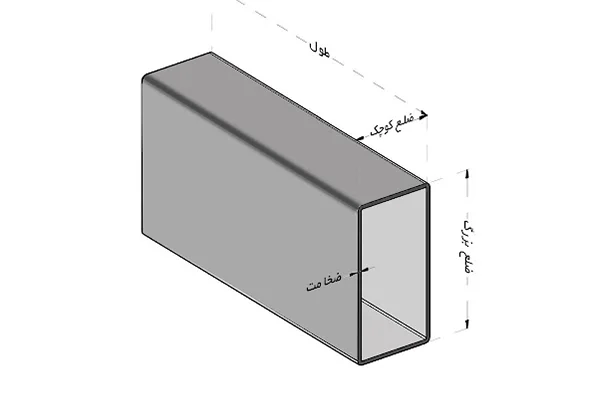

اندازه پروفیل استیل معمولا بر اساس ابعاد خارجی مقطع بیان می شود. برای پروفیل مربع، اندازه به صورت عرض × ارتفاع نوشته می شود و چون دو ضلع برابر هستند، مانند 40 × 40 یا 60 × 60 خواهد بود. در پروفیل مستطیلی، دو عدد بیانگر دو ضلع متفاوت مقطع هستند؛ برای نمونه، 20 × 40 نشان می دهد که مقطع دارای دو ضلع خارجی با اندازه 20 و 40 میلی متر است.
در کنار اندازه مقطع، ضخامت دیواره نیز باید مشخص شود. بنابراین عبارت 50 × 50 به تنهایی مشخصات کامل یک پروفیل استیل نیست و برای انتخاب دقیق محصول باید ضخامت آن نیز بررسی شود.
ابعاد پروفیل استیل مربعی

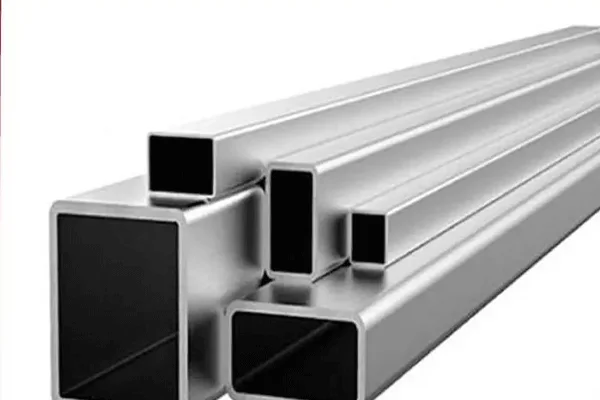

پروفیل استیل مربعی دارای چهار ضلع با اندازه برابر است و در ابعاد مختلف تولید می شود. اندازه های موجود در بازار بسته به تولیدکننده و نوع محصول متفاوت هستند، اما برخی مقاطع در پروژه های مختلف کاربرد بیشتری دارند.
از اندازه های رایج می توان به موارد زیر اشاره کرد:
- پروفیل استیل 20 × 20
- پروفیل استیل 25 × 25
- پروفیل استیل 30 × 30
- پروفیل استیل 40 × 40
- پروفیل استیل 50 × 50
- پروفیل استیل 60 × 60
- پروفیل استیل 70 × 70
- پروفیل استیل 80 × 80
- پروفیل استیل 100 × 100
این اندازه ها به ابعاد خارجی مقطع مربوط می شوند و برای انتخاب محصول باید ضخامت دیواره نیز در کنار آن ها بررسی شود.
برای مثال، پروفیل 40 × 40 می تواند در چند ضخامت مختلف تولید شود. بنابراین هنگام سفارش بهتر است اندازه مقطع و ضخامت به صورت همزمان مشخص شوند.
ابعاد پروفیل استیل مستطیلی
پروفیل مستطیلی استیل دارای دو ضلع با اندازه متفاوت است و برای پروژه هایی استفاده می شود که فرم مستطیلی مقطع با طراحی مورد نظر هماهنگ باشد. برخی اندازه های مورد استفاده در این گروه عبارتند از:
- پروفیل استیل 10 × 20
- پروفیل استیل 15 × 30
- پروفیل استیل 20 × 30
- پروفیل استیل 20 × 40
- پروفیل استیل 20 × 50
- پروفیل استیل 30 × 40
- پروفیل استیل 30 × 50
- پروفیل استیل 40 × 60
- پروفیل استیل 40 × 80
- پروفیل استیل 50 × 100
وجود یک اندازه در این فهرست به معنی عرضه دائمی آن در همه بازارها نیست. تولید و موجودی هر مقطع می تواند بر اساس کارخانه، گرید استیل، ضخامت و سفارش بازار متفاوت باشد.
ضخامت پروفیل استیل
ضخامت دیواره یکی از مشخصات مهم پروفیل استیل است و نباید هنگام خرید پروفیل فقط به ابعاد خارجی مقطع توجه کرد. پروفیل های استیل با ضخامت های مختلف تولید می شوند و ضخامت مناسب به نوع استفاده و نیاز پروژه بستگی دارد. برای کاربردهای سبک ممکن است مقطع با دیواره نازک مورد نیاز باشد، در حالی که برای قطعاتی که تحت نیروی مکانیکی قرار دارند، باید ضخامت مناسب با شرایط کاری انتخاب شود.
ضخامت همچنین روی وزن شاخه تاثیر مستقیم دارد. به همین دلیل اگر دو پروفیل دارای ابعاد خارجی یکسان باشند اما ضخامت متفاوتی داشته باشند، وزن آن ها نیز یکسان نخواهد بود.
تفاوت ابعاد خارجی و ضخامت پروفیل استیل
برای انتخاب دقیق پروفیل باید بین ابعاد خارجی و ضخامت تفاوت قائل شد. فرض کنید دو محصول هر دو دارای مقطع 50 × 50 میلی متر باشند. اگر یکی از آن ها ضخامت 1.5 میلی متر و دیگری ضخامت 2 میلی متر داشته باشد، با وجود یکسان بودن اندازه خارجی، وزن و مقدار فلز مصرف شده در آن ها متفاوت خواهد بود. این تفاوت در زمان خرید، محاسبه وزن، طراحی قطعه و بررسی توان مکانیکی اهمیت پیدا می کند.
طول شاخه پروفیل استیل
طول شاخه نیز یکی از مشخصات قابل توجه هنگام سفارش پروفیل استیل است. شاخه های پروفیل معمولا در طول های مشخص عرضه می شوند، اما طول قابل عرضه می تواند با توجه به تولیدکننده و نوع محصول متفاوت باشد. در پروژه هایی که طول های مشخصی مورد نیاز است، امکان برش شاخه ها بر اساس اندازه مورد استفاده وجود دارد. البته هنگام برش باید میزان پرت و تعداد قطعات مورد نیاز نیز در نظر گرفته شود.
برای مثال، اگر چند قطعه با طول مشخص از یک شاخه بریده شوند، نحوه چیدمان برش ها می تواند روی مقدار باقی مانده و ضایعات تاثیر بگذارد.
چگونه ابعاد پروفیل استیل را اندازه گیری کنیم؟
برای بررسی ابعاد پروفیل استیل می توان اندازه خارجی مقطع و ضخامت دیواره را اندازه گیری کرد. در پروفیل مربع، عرض و ارتفاع مقطع باید بررسی شوند. در صورتی که هر دو مقدار یکسان باشند، مقطع مربع است. در پروفیل مستطیل، عرض و ارتفاع متفاوت هستند و هر دو اندازه باید ثبت شوند. برای اندازه گیری ضخامت نیز استفاده از ابزار دقیق مانند کولیس مناسب است. اندازه گیری از یک نقطه به تنهایی ممکن است تصویر کاملی از وضعیت شاخه ارائه ندهد، به همین دلیل در کنترل کیفیت می توان چند نقطه از محصول را بررسی کرد.
ارتباط ابعاد پروفیل استیل با وزن
ابعاد مقطع و ضخامت دیواره روی وزن پروفیل استیل تاثیر دارند. هرچه سطح مقطع فلز مصرف شده در یک شاخه بیشتر باشد، وزن آن نیز افزایش پیدا می کند. برای همین نمی توان وزن پروفیل را فقط از روی یک بعد مشخص کرد. برای محاسبه یا بررسی وزن باید ابعاد خارجی، ضخامت، طول شاخه و چگالی آلیاژ مورد استفاده در نظر گرفته شود. این موضوع هنگام خرید پروفیل استیل اهمیت دارد، زیرا ممکن است دو محصول با ابعاد خارجی مشابه، به دلیل تفاوت ضخامت وزن متفاوتی داشته باشند.
انتخاب ابعاد پروفیل استیل بر اساس کاربرد
انتخاب اندازه پروفیل استیل باید با شرایط واقعی استفاده هماهنگ باشد. ابعاد مقطع به تنهایی مشخص نمی کند که یک محصول برای یک کاربرد خاص مناسب است. در قطعات دکوراتیو، معمولا محدودیت فضا و ظاهر مقطع اهمیت زیادی دارد. در فریم ها و سازه های فلزی، علاوه بر ابعاد، ضخامت و مشخصات مکانیکی نیز باید بررسی شود.
برای قطعاتی که تحت بار یا فشار قرار دارند، انتخاب مقطع باید بر اساس محاسبات فنی انجام شود. در چنین مواردی استفاده از یک اندازه مشخص صرفا به دلیل موجود بودن در بازار، معیار مناسبی برای انتخاب نیست.
ابعاد پروفیل استیل برای فضاهای محدود
در برخی پروژه ها فضای نصب محدود است و امکان استفاده از مقاطع بزرگ وجود ندارد. در این شرایط، پروفیل هایی با ابعاد کوچک می توانند با طراحی هماهنگ شوند. مقاطع کوچک در ساخت فریم های ظریف، پایه ها، قطعات دکوراتیو و برخی تجهیزات کاربرد دارند. با این حال اگر قطعه تحت نیروی قابل توجه قرار بگیرد، کوچک بودن مقطع می تواند ظرفیت مورد نیاز را تامین نکند. بنابراین محدودیت فضا باید همزمان با نیاز مکانیکی قطعه بررسی شود.
ابعاد پروفیل استیل برای سازه ها و قطعات بزرگ
در قطعات و مجموعه هایی که به مقطع بزرگ نیاز دارند، استفاده از پروفیل با عرض و ارتفاع بیشتر می تواند بخشی از نیاز طراحی را تامین کند. با افزایش اندازه مقطع، وزن و فضای مورد نیاز برای نصب نیز تغییر می کند. به همین دلیل انتخاب مقطع بزرگ بدون بررسی طراحی می تواند باعث افزایش وزن و دشوار شدن عملیات نصب شود. در کاربردهای سازه ای، اندازه پروفیل باید بر اساس بار، طول دهانه، نوع اتصال و شرایط کاری تعیین شود.
نکات مهم هنگام خرید پروفیل استیل از نظر ابعاد
برای جلوگیری از اشتباه هنگام سفارش، بهتر است مشخصات پروفیل به صورت کامل اعلام شود. صرفا گفتن اندازه مقطع ممکن است برای شناسایی دقیق محصول کافی نباشد. هنگام سفارش بهتر است موارد زیر مشخص شوند:
- شکل مقطع
- عرض پروفیل
- ارتفاع پروفیل
- ضخامت دیواره
- طول شاخه
- گرید استیل
- سطح پرداخت
- تعداد مورد نیاز
- نوع برش در صورت نیاز به قطعات سفارشی
برای مثال، به جای سفارش «پروفیل استیل 50 × 50»، مشخص کردن ضخامت و گرید محصول باعث می شود احتمال دریافت محصول نامتناسب کاهش پیدا کند.
آیا همه ابعاد پروفیل استیل در بازار موجود است؟
خیر. همه اندازه ها و ضخامت ها همیشه به صورت آماده در بازار موجود نیستند. موجودی پروفیل استیل به نوع محصول، گرید، ضخامت، تولیدکننده و شرایط عرضه بستگی دارد. برخی اندازه ها مصرف بیشتری دارند و معمولا راحت تر پیدا می شوند، در حالی که برای مقاطع خاص ممکن است نیاز به سفارش از تامین کننده یا تولید بر اساس درخواست وجود داشته باشد. به همین دلیل پیش از طراحی قطعه بر اساس یک اندازه خاص، بهتر است امکان تامین همان مقطع بررسی شود.
جمع بندی
ابعاد پروفیل استیل شامل اندازه مقطع، ضخامت دیواره و طول شاخه است و هر سه مورد در انتخاب محصول اهمیت دارند. پروفیل های مربعی و مستطیلی در اندازه های مختلف تولید می شوند و بسته به نوع پروژه می توان مقطع مناسب را انتخاب کرد. در زمان خرید نباید فقط به عددی مانند 40 × 40 یا 50 × 50 توجه کرد. ضخامت، گرید استیل، طول شاخه و مشخصات فنی محصول نیز باید مشخص باشند.
انتخاب ابعاد مناسب زمانی امکان پذیر است که شرایط واقعی استفاده، فضای نصب، نوع اتصال و میزان نیروی وارد شده بررسی شود. برای کاربردهای فنی و سازه ای نیز تعیین مقطع باید بر اساس طراحی و محاسبات مربوط به همان پروژه انجام شود.
